Эндоскопы являются оптическими устройствами, предназначенным для исследования труднодоступных объектов в медицине и промышленности. Их используют для определения состояния предмета (органа), который невозможно осмотреть со всех сторон.
Виды эндоскопов

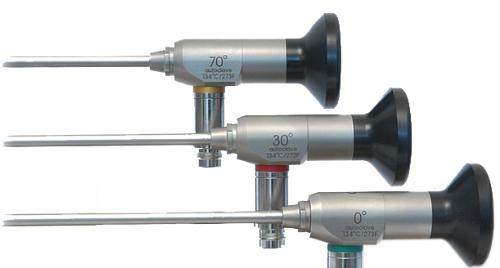

Жесткие – лапароскопы, бороскопы, минископы, игольчатые эндоскопы. Эти устройства применяются исключительно в промышленности. Обычно трубки жестких эндоскопов изготавливаются из металла, благодаря чему существенно повышается прочность. Для передачи изображения в них используются различные системы: линзовые, оптоволоконные, градиентные. Изображение, которое выводится на транслятор в современных оптических системах контроля, отличается высоким качеством и четкостью.
Гибкие – изготовленные из пластика, чувствительные фиброскопы чаще всего применяются в медицине. Они необходимы в том случае, когда при погружении жесткого эндоскопа исследуемые объект остаётся недоступен. При помощи пружин пластиковая трубка может изогнуться под любым углом. В гибких устройствах оптического контроля используется исключительно оптоволоконный кабель.
Сферы использования
Технические эндоскопы совершенно незаменимы в диагностике неисправностей автомобилей или другого оборудования, поскольку разбирать для проведения осмотра двигатель или коробку трансмиссии нежелательно. Механики используют как жесткие, так и гибкие устройства для проверки состояния различных узлов и агрегатов.
Медицинские эндоскопы позволяют не только определить, в каком состоянии находятся внутренние органы человека, но и помогают удалить инородное тело, ввести лекарство или же взять материал для биопсии. При помощи оптического устройства врач может диагностировать и лечить бронхи, желудок, кишечник, не прибегая к операционному вмешательству.
Из чего состоит эндоскоп?
1. Система передачи изображения: это могут быть стержневые или обычные линзы.
2. Система передачи света, которая позволяет диагностировать состояние объекта в условиях полной темноты.
3. Жесткая или гибкая трубка – рабочая часть.
4. Камера или окуляр для осмотра. В некоторых современных устройствах существует возможность записи аудио, видео, фотофайлов. Кроме того, некоторые оптические системы можно подключить к ПК и получить изображение прямо на экран компьютера.
Характеристики эндоскопов
При выборе устройства для удаленной диагностики объекта, необходимо учитывать следующие параметры:
- - длина и диаметр рабочей части;
- - поле (угол) зрения;
- - угол наблюдения;
- - глубина резкости.
В зависимости от того, где находится исследуемый объект, следует и выбирать подходящий эндоскоп. Большое значение имеет и качество выводимого на экран изображения – частота кадров, разрешение.
