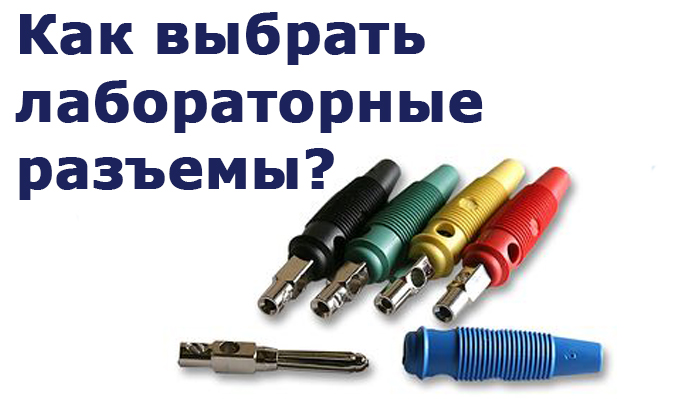

Лабораторные разъёмы. Какие бывают и на что обратить внимание при выборе перед покупкой.
Разъёмы окружают нас повсюду. Это одна из главных точек взаимодействия человека с техникой. Поговорим о так называемых — лабораторных или приборных разъёмах. С их помощью происходит обмен сигналами и данными с различным лабораторным и промышленным оборудованием. Они обязательно должны быть безопасны, надёжны, долговечны и удобны.
И всё же, оборудование и приборы приходится ремонтировать. А ещё, сейчас очень популярно техническое творчество. Многие инженеры собирают лабораторные или измерительные установки самостоятельно. Для всего этого, в первую очередь, необходимы разнообразные разъёмы.
Всем понятно, что разъём — это две части: гнездо и штекер. Значит при покупке необходимо подобрать их так, чтобы они соответствовали друг другу по параметрам.
Основные параметры
-
Электрические параметры: номинальный ток и напряжение. Разъёмы бывают как для работы с постоянным током, так и с переменным. Самые распространённые значения силы тока от 5A до 125А (5, 6, 10, 16, 20, 24, 30, 32, 80, 100, 125). Следите внимательно и не соедините случайно гнездо на 16А со штекером на 4А.
-
Диаметр контакта. Самые ходовые — это 2 мм, 2,6 мм, 4 мм и 6 мм. Разъёмы диаметром до 4 мм рассчитаны на малые токи, обычно на 5-6 А, не больше. С высокими токами и напряжениями работают разъёмы покрупнее, диаметром больше 4 мм.
-
Ещё один основной геометрически параметр: монтажный диаметр. Он важен, если вы подбираете гнездо на замену вышедшему из строя и хотите вписать его в панель прибора.
-
Нельзя забыть и про толщину монтажной панели, в которую будет производиться установка. Самый популярный размер — до 6 мм. Но есть гнёзда рассчитанные на повышенную толщину стенки.
-
Следующий основной параметр: тип соединения. Здесь всё просто — зажимной монтаж, навинчивающееся гнездо, соединение по пайку
В заключении, ещё пару особенностей на которые нужно обратить внимание при покупке приборного гнезда или штекера. Первое — это степень изоляции: полная или частичная. Этот параметр влияет на безопасность и комфорт при эксплуатации разъёма. Второе — покрытие материала контактной части. Это может быть никелирование, серебрение или золочение. Выбирать вам и вашему кошельку.
Надеемся, что этот краткий обзор будет полезен покупателям нашего интернет-магазина при выборе встраиваемых лабораторных разъёмов. За более полной информацией и помощью вы всегда можете обратиться к нашим высококвалифицированным сотрудникам. Они помогут подобрать нужный электронный компонент из наличия или сделать заказ из Германии. Так как наш магазин предлагает только оригинальные продукты лучших европейских производителей.
