Плёночные клавиатуры – гибкое покрытие с нанесёнными рисунками клавиш или прозрачными окнами под дисплеи устройств, являющееся альтернативой традиционным кнопочным клавиатурам.
Они герметичны, износостойки, компактны и легко моются, поэтому применяются в соответствующих условиях эксплуатации – в основном в промышленности, а также для управления приборами и машинами.
В быту с ними знакомы даже домохозяйки: достаточно взглянуть на альт управления клавиатурой, чтобы убедиться, что он выполнен из плёнки, потому что кухонная атмосфера во время приготовления пищи тоже может быть остаточно агрессивной к электронике.
Другие варианты названия плёночных клавиатур – мембранные или гибкопленочные переключатели.
«Начинка» пленочных клавиатур
Устроены плёночные клавиатуры довольно просто – это четыре слоя плёнки, в сумме не превышающие 1,5 мм в толщину.
- 1. Первый слой – поверхность клавиатуры, декоративный слой, на который изнутри наносятся кнопки управления, окна под дисплей прибора и под светодиоды. Благодаря окраске изнутри кнопки защищены от истирания до тех пор, пока сам слой не повреждён.
- 2. Второй слой отвечает за передачу сигнала с кнопок. Для этого на полиэфирную плёнку токопроводящей краской нанесена электрическая схема клавиатуры, передающая сигнал по специальному шлейфу непосредственно на оборудование.
- 3. Для предотвращения случайного замыкания контактов слои разделяются дистанционной перфорированной прокладкой. Перфорация обычно выполнена в местах, где должен происходить контакт. Пользователь нажимает кнопку, плёнки соприкасаются контактами, и сигнал уходит на оборудование.
- 4. Ещё один слой может быть покрыт клеем, чтобы прикреплять клавиатуру непосредственно на оборудование или аппаратуру.
Особенности пленочных клавиатур
Простота и гибкость технологии позволяет разнообразить возможные формы плёночных клавиатур: они могут быть плоскими либо с выступающими формованными клавишами, а также с наличием или без тактильного эффекта (щелчка от нажатой кнопки).
В зависимости от конкретных задач, в пленочные клавиатуры можно встраивать светодиодные индикаторы нажатия клавиш, подсветку, прозрачные или цветные окна для дисплеев, световой или звуковой отклик на нажатие клавиш.

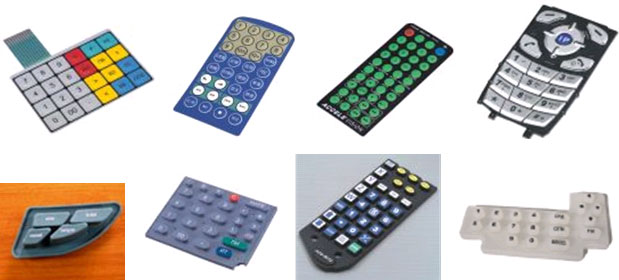

Плёночные клавиатуры успешно используются во многих электронных приборах, телефонных и лифтовых панелях, в кодовых замках, медицинской, весоизмерительной, бытовой и другой технике.
