Еще на заре распространения электрических устройств люди быстро подметили их огромную пожарную опасность. Любое короткое замыкание, связанное с отказом оборудования, неправильным его включением или ошибками при монтаже, приводило к возгоранию и большому ущербу. Поэтому уже 150 лет тому назад в низковольтных сетях стали применяться простейшие устройства — предохранители, защищающие все компоненты электрической сети от перегрузок.
Сегодня предохранители — обязательный элемент распределительных устройств, которые монтируются в офисных, нежилых, жилых зданиях, а также промышленных предприятий. Они защищают:
- - линии, кабели, провода от коротких замыканий и перегрузок;
- - электродвигатели от кратковременной перегрузки;
- - жизнь людей от опасного напряжения прикосновения.
Типы предохранителей
Наибольшее распространение получили цилиндрические предохранители с плавкой вставкой, которая перегорает при превышении оптимальных параметров сети. Разработаны разные системы предохранителей, в том числе и такие, которые могут поменять неподготовленные специалисты: системы NEOZED (в виде вкручиваемых пробок из керамики и других материалов) и DIAZED (с присоединительными зажимами в разных вариантах: контактными винтами, хомутами, скобами с зажимом, комбинированными или рамочными зажимами).
Стеклянные и керамические предохранители (плавкие вставки) изготавливаются по размерам, которые должны соответствовать международным стандартам и иметь характеристики, рассчитанные на определенное номинальное напряжение до 690 вольт (250, 400 или 500 В). и определенную номинальную силу тока (2, 6, 10А и т.д.). По времени срабатывания они делятся на пять видов:
- - FF – сверхбыстрые предохранители для полупроводников;
- - F – предохранители быстрого действия для цепей со стабильным напряжением (классифицируются как стандартные);
- - М – с небольшой временной задержкой для некоторых видов низковольтного оборудования;
- - Т – со средней временной задержкой для трансформаторов и некоторых электродвигателей;
- - ТТ – с длительной временной задержкой для двигателей с большими пусковыми токами.

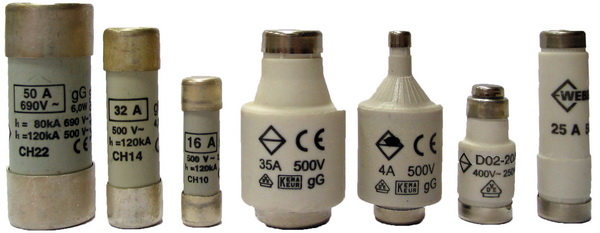

Керамическими цилиндрическими предохранителями типов D1, D2, D3, D01, D02, NV/NH защищаются от перегрузок и коротких замыканий не только силовые, но и сигнальные, а также управляющие электрические цепи и схемы электродвигателей разной мощности и назначения.
