Цифровой микроскоп, как и любой другой, предназначен для увеличения объектов, которые трудно разглядеть невооруженным глазом. При помощи цифрового прибора стало возможным рассматривать мелкие объекты на мониторе обычного персонального компьютера. Цифровой микроскоп максимально точно передает форму, цвет и границы объекта. Цифровые микроскопы могут быть выполнены как в виде настольных приборов, так и портативных.
Что представляет собой цифровой микроскоп
Существует несколько способов получения изображения изучаемых объектов в цифровой форме. Наиболее распространенный вариант – съемка на цифровую камеру. При этом комплектация такого прибора будет следующей:
- • микроскоп;
- • цифровая камера с оптическим адаптером;
- • программное обеспечение.
В результате, стоимость такого устройства, достаточно высокая. Более доступным и привлекательным по цене является оптический микроскоп. Принцип его работы тот же, но конструкция несколько другая. В окуляр этого прибора встраивается фотоэлектрический сенсор, такой же, как и у обычных цифровых камер.

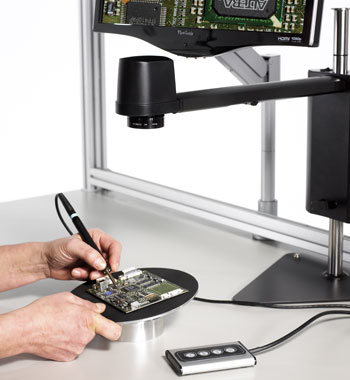

Микроскопы поставляются вместе со специализированным программным обеспечением, которое позволяет вести наблюдения и проводить анализ полученных данных, используя компьютер. При этом их можно использовать и для выполнения скрупулезных тонких работ: определения подлинности монет и купюр, препарирования, пайки микросхем, драгоценных металлов и других технологических операций.
Настольный и портативный цифровой микроскоп
Основными составляющими настольного цифрового микроскопа являются головная часть и предметный столик. Последний оборудуется двумя осветительными устройствами: нижним сквозным и верхнебоковым. В головную часть входит:
- • вращающийся (турельный) механизм с объективами (как правило, с тремя), которые различаются степенью увеличения;
- • датчик изображения;
- • верхняя панель, на которой располагаются разъемы: Video, Audio, USB.
При работе изучаемый объект помещают на предметное стекло, которое затем кладется на предметный столик. Далее выбирают оптимальный режим освещения. Если исследуемый образец непрозрачный, то применяют верхнебоковое, для прозрачных оптимальным является заднее. В некоторых случаях используется комбинированное освещение. Объектив изначально применяют с минимальным увеличением, к более чувствительным прибегают в случае необходимости.
Портативный цифровой микроскоп – это простейший оптический микроскоп, оснащенный встроенной ССD-матрицей и помещенный в небольшой пластмассовый корпус.
Этот прибор имеет ручную фокусировку. Освещение осуществляется с помощью 4 светодиодов. Для передачи данных, а также для питания устройства предусмотрен USB кабель. Некоторые модели оборудуются небольшой подставкой, которая позволяет работать с микроскопом стационарно.
