Цифровые осциллографы PCS-500 от Velleman
Осциллографы – наиболее универсальные и незаменимые приборы для исследования любых динамичных процессов, измерения величин, изменяющихся во времени, причем изменяющихся со скоростями буквально световыми (сегодня возможна регистрация формы импульсов наносекундного диапазона). При наличии соответствующих преобразователей наблюдаемые величины могут быть не только электрическими. Это обеспечивает осциллографам широчайшее применение не только в наладке и тестировании электро-и радиоаппаратуры, но и на транспорте, в медицине, физике, гидро- и метеорологии, практически во всех отраслях науки и техники.У измерительных приборов точность показаний зависит не только от погрешностей их устройства, но и от разрешающей способности самого дисплея (для чего делается, например, тончайшая стрелка на огромной шкале). Аналогично и осциллографы всегда ценились с наибольшим экраном и самым тонким лучом. Существенным плюсом при исследовании сигналов также является возможность математических действий над ними (и между сигналами различных каналов) – сложение, вычитание, вычисление среднеквадратичного значения и так далее, а также запоминание изображения.
Всеми перечисленными возможностями обладает (при соответствующем программном обеспечении) современный компьютер: огромный (в сравнении с лучевыми трубками или компактными дисплеями цифровых осциллографов) экран, практически неограниченный объём памяти, любая математическая обработка. Для превращения в измерительный прибор недостаёт лишь аналогового блока усиления входных сигналов и преобразования их в цифровой код. Такие блоки получили название виртуальных или USB-осциллографов, поскольку они, как правило, соединяются с ПК посредством универсальной последовательной шины.

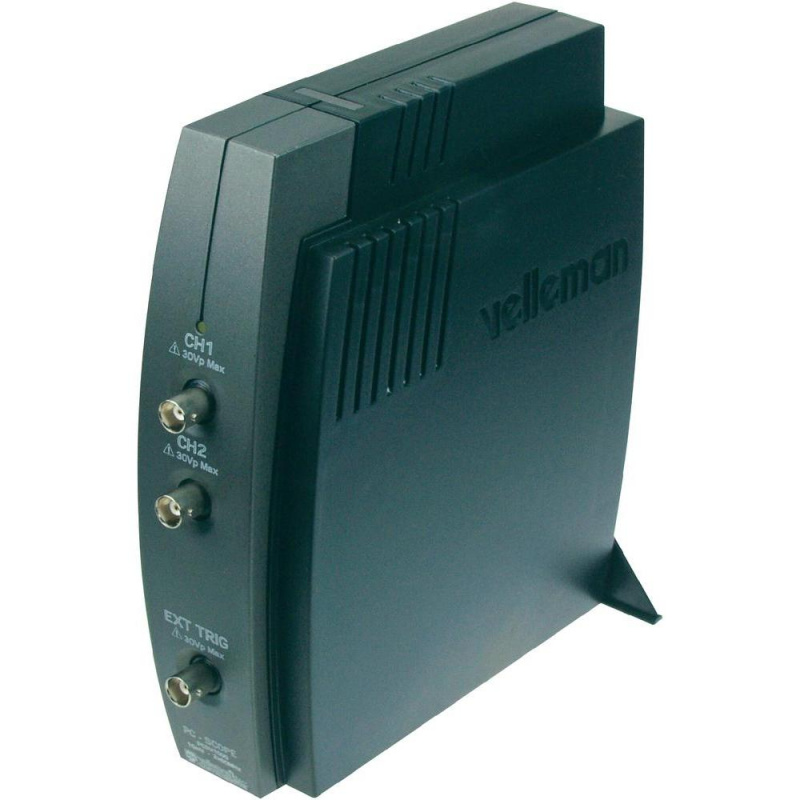

Примером подобного изделия с отличным соотношением цена/качество можно назвать универсальный измерительный прибор PCS-500 от известного производителя электронной техники Velleman Instruments. При подключении к компьютеру он может выполнять функции самописца, анализатора спектра на основе быстрого преобразования Фурье (2048 строк) и 2-канального цифрового осциллографа с полосой пропускания 60 МГц. К особенностям модели можно отнести наличие режимов "предварительного просмотра" сигнала – еще до точки запуска синхронизации, а также "случайной дискретизации", обеспечивающей эквивалентную частоту 1 ГГц.
