Клемма – это устройство, предназначенное для подключения проводов (между собой, к потребителю, к источнику, прочее). Монтажные соединительные клеммы позволяют произвести быстрое соединение с минимумом прикладываемых усилий. При этом все провода будут четко упорядочены в клеммной колодке, предоставляя простой доступ к каждому из них. Сама же колодка может располагаться в распределительной коробке, выступая прекрасной альтернативной традиционным скруткам.
Основное предназначение клемм
Соединительные клеммы, помимо упрощения процесса монтажа, служат также для улучшения пожарной безопасности, так как клеммная колодка изготавливает из материалов, не поддерживающих горение. Помимо того, такой способ монтажа позволяет безопасно соединять между собой проводники из разных материалов. Так, известно, что нельзя делать скрутки из алюминиевого и медного проводов, так как со временем происходит окисление металлов. Подключенные же через колодку проводники не контактируют между собой напрямую.
Закрепленные в клеммах проводники менее подвержены потере контакта от различного рода вибраций. Сама колодка, четко зафиксированная на стойке, либо в коробке, также увеличивает надежность соединения. Большинство выпускаемых моделей колодок позволяет замерять параметры цепи без её обрыва – для этого есть специальные контактные площадки.
Типы клемм

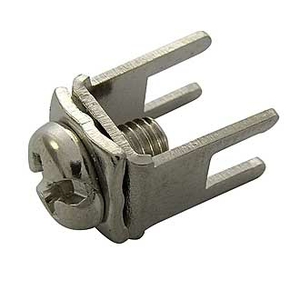

По конструктивному исполнению клеммы можно разделить на винтовые, пружинные и ножевые. На данный момент винтовая клемма остается абсолютным лидером по частоте использования, хотя в последнее время стала вытесняться более продвинутыми вариантами. На стороне винтового решения простота, дешевизна и понятность конструкции.
Для изготовления колодок с винтовыми клеммами зачастую используют следующие материалы: полипропилен, полиэтилен, полиамид, поликарбонат, карболит. Иногда применяются и другие материалы, но значительно реже.
- Полиамидные колодки. Могут быть задействованы для соединения сразу нескольких проводников. Диаметр сечения до 35 мм. Материал позволяет считать рабочими в данном случае температуры в диапазоне от -40 до 120 градусов Цельсия. Напряжение до 440 В. Модели данного типа стойки к воздействию многих агрессивных веществ.
- Карболитовые колодки. Диаметр сечения до 25 мм. Контакты обычно выполнены из луженой латуни, есть металлические дополнительные зажимы. Напряжение до 600 В. Обычно модели данного типа поставляются с прозрачной крышкой, которая полностью закрывает фронтальную часть колодки.
Зачастую при продаже того или иного вида винтовых клемм материал колодки не указывается. В целом это не столь важный показатель на практике, хотя он и может выступать первоочередным при использовании в высоконагруженных сетях, либо в других особых условиях эксплуатации. Винтовые клеммы используются повсеместно, как при прокладке действительно масштабных электросетей, так и для банального подключения люстры в доме.
Ключевые факторы при выборе
При выборе той или иной модели колодки с винтовыми клеммами следует обращать внимание на следующие параметры:
- рабочее напряжение и сила тока,
- пиковая сила тока,
- минимальное и максимальное сечение проводника,
- число контактов в колодке,
- диапазон рабочих температур,
- используемый для клемм металл,
- цвет и форма колодки.
При использовании винтовых клемм следует помнить, что винт при зажимании создает значительное прижимное усилие. Хрупкие провода, изготовленные, например, из алюминия, могут трескаться от такого давления. К тому же, низкокачественные клеммы имеют свойство раскручиваться со временем, что может привести к нежелательным последствиям. Поэтому по прошествии времени винты рекомендуется поджимать, или же можно приобрести специальные модели с подпружинивающими шайбами, которые будут компенсировать данный эффект.
