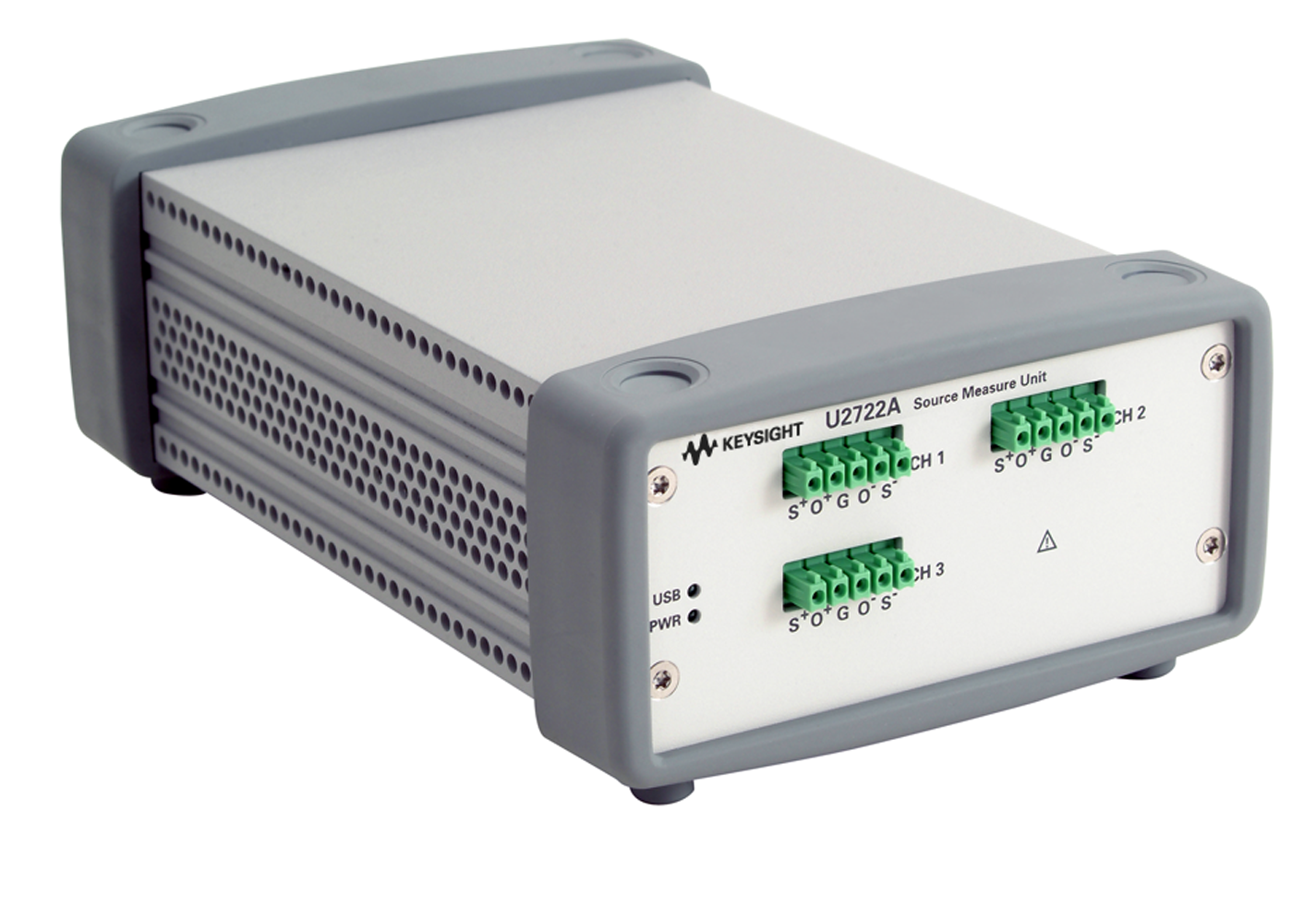

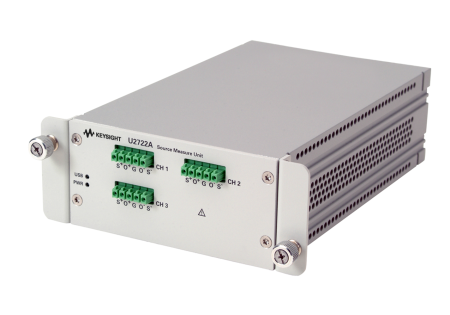

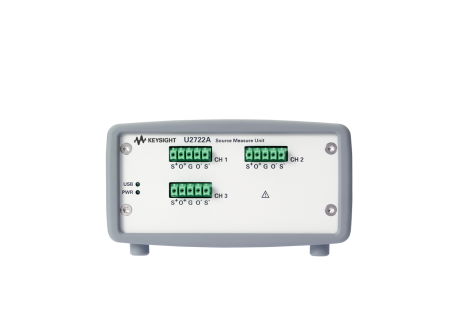

Описание модульного источника/измерителя с шиной USB U2722A:
Модульный трехканальный источник/измеритель U2722A с шиной USB обеспечивает выходное напряжение до ±20 В, выходной ток до ±120 мА и способен работать в 4-квадрантном режиме. Для увеличения выходного напряжения до 60 В и тока до 360 мА возможно последовательное и параллельное соединение каналов. Для подключения к компьютеру используется стандартный высокоскоростной интерфейс USB 2.0, который обеспечивает простоту настройки и конфигурирования измерительной системы.

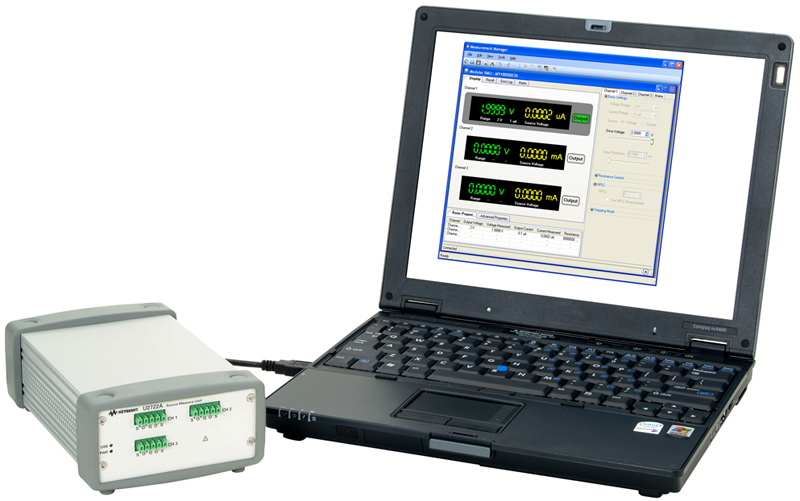

Для управления модулем U2722A используется поставляемое в комплекте с прибором программное обеспечение Keysight Measurement Manager (AMM).
Источник/измеритель U2722A может использоваться как автономно, так и в составе измерительной системы с другими модульными USB-приборами Keysight, что обеспечивает гибкость конфигурирования и возможность расширения системы.
Модуль U2722A совместим с распространенными средами разработки, включая Keysight VEE, NI LabView и Microsoft® Visual Studio®.
Ввод и проверка команд конфигурирования осуществляются с помощью регистратора команд, входящего в состав программного обеспечения AMM. Преобразователь кодов позволяет упростить программирование путем преобразования файлов регистратора команд во фрагменты кодов VEE, VB, C++ и C#.
Дополнительное тестовое приспособление Keysight U2941A предназначено для расширения возможностей источника/измерителя U2722A по параметрическому анализу полупроводниковых компонентов, включая устройства поверхностного монтажа и микросхемы с двухсторонним расположением выводов.
Особенности модульного источника/измерителя с шиной USB U2722A:
- 3-канальное устройство источника/измерителя;
- Четырехквадрантный режим работы (±20 В);
- Максимальный выходной ток до 120 мА на канал;
- Чувствительность измерения до 100 пА с разрешением 16 бит;
- Базовая погрешность 0,1%;
- Возможность измерения токов низкого уровня в наноамперном диапазоне;
- Возможность программирования/считывания напряжения и тока;
- Совместимость со стандартами USBTMC 488.2 и USB 2.0;
- Функция регистратора команд;
- Cовместимость с широким набором сред разработки приложений (ADE);
- Возможность использования в качестве автономных устройств или модулей;
- Поддержка SCPI и IVI-COM.
Технические характеристики модульного источника/измерителя с шиной USB U2722A:
| Параметр | Значение | ||
| Число выходов | 3 | ||
| Выходные номинальные значения (от 0 до 50 °C) | |||
| Напряжение | от -20 В до 20 В | ||
| Ток | -120 мA до 120 мA | ||
| Параметр | Предел | Погрешность1 | Разрешение |
| Программирование напряжения | |||
|
1 год (25 °C ± 3 °C), ±(% от вых. значения + смещение) |
±2 В | 0,075% + 1,5 мВ | 0,1 мВ |
| ±20 В | 0,05% + 10 мВ | 1 мВ | |
| Программирование тока | |||
|
1 год (25 °C ± 3 °C), ±(% от выходного значения + смещение) |
±1 мкA | 0,085% + 0,85 нA | 100 пA |
| ±10 мкA | 0,085% + 8,5 нA | 1 нA | |
| ±100 мкA | 0,075% + 75 нA | 10 нA | |
| ±1 мA | 0,075% + 750 нA | 100 нA | |
| ±10 мA | 0,075% + 7,5 мкA | 1 мкA | |
| ±120 мA | 0,1% + 100 мкA | 20 мкA | |
| Считывание напряжения | |||
|
1 год (считывание по шине USB действительного значения на выходе, 25 °C ± 3 °C), ±(% от выходного значения + смещение) |
±2 В | 0,075% + 1,5 мВ | 0,1 мВ |
| ±20 В | 0,05% + 10 мВ | 1 мВ | |
| Считывание тока | |||
|
1 год (считывание по шине USB действительного значения на выходе, 25 °C ± 3 °C), ±(% от выходного значения + смещение) |
±1 мкA | 0,085% + 0,85 нA | 100 пA |
| ±10 мкA | 0,085% + 8,5 нA | 1 нA | |
| ±100 мкA | 0,075% + 75 нA | 10 нA | |
| ±1 мA | 0,075% + 750 нA | 100 нA | |
| ±10 мA | 0,075% + 7,5 мкA | 1 мкA | |
| ±120 мA | 0,1% + 100 мкA | 20 мкA | |
| Время нарастания/спада (мс) 2 | |||
| Для резистивной нагрузки 2 | ±1 мкA | 170,0 | |
| ±10 мкA | 18,0 | ||
| ±100 мкA | 6,0 | ||
| ±1 мA | 1,0 | ||
| ±10 мA | 1,0 | ||
| ±120 мA | 1,0 | ||
| Параметр | Значение | ||
| Общие характеристики | |||
| Рабочий диапазон дистанционного считывания | гарантирует, что максимальное напряжение между клеммами OUTPUT+ и SENSE+, OUTPUT- и SENSE- не превышает 3 В | ||
| Температурный коэффициент | максимальное изменение в выводимом/считываемом значении на 1 °C после времени установления рабочего режима 30 минут равно 0,15 | ||
| Защитное выходное сопротивление | 0,2 кОм | ||
| Уровень шума в диапазоне от 10 Гц до 20 МГц (размах | 50 мВ (типовое значение) на резистивной нагрузке (без заземления) | ||
|
Выброс напряжения на выходе, ±(% от выходного значения + смещ.) 2 |
во время включения или выключения выходное напряжение + выброс < 0,1% + 10 мВ |
||
| Язык программирования | SCPI | ||
| Интерфейс | Hi-Speed USB 2.0, устройство класса USBTMC 488.2 | ||
| Потребляемая мощность | +12 В постоянного тока, 3 A макс. | ||
|
Рабочие условия эксплуатации: - Рабочая температура - Относительная влажность - Высота над уровнем - Степень загрязнения |
от 0 до +50 °C от 20 до 85% (без конденсации влаги) 2000 м Для использования внутри помещения, степень 2 |
||
|
Условия хранения: - Температура хранения |
от –20 до +70 °C |
||
| Габаритные размеры (Ш х Г х В) |
117,00 х 180,00 х 66,00 мм (с амортизаторами), 105,00 х 175,00 х 50,00 мм (без амортизаторов) |
||
| Масса |
700 г (с амортизаторами), 650 г (без амортизаторов |
||
ПРИМЕЧАНИЯ:
– Все каналы изолированы от земли и друг от друга. Напряжение изоляции равно +60 В постоянного тока, категория 1.
– Все технические характеристики гарантируются через три часа после включения прибора.
– Значение погрешности измерения равно x (1 + a * y ), где x = значение погрешности при комнатной температуре, a = температурный коэффициент, y = изменение температуры от комнатной температуры в °C.
1 Время интегрирования (NPLC) = 10.
2 Выходное напряжение 1 В или 10 В при резистивной нагрузке. Время нарастания измеряется от10% до 90% программного изменения напряжения при максимальном значении тока. Время спада измеряется от 90% до 10% программного изменения напряжения при максимальном значении тока.
Комплект поставки U2722A
| № | Наименование | Количество |
| 1 | Устройство источника/измерителя c шиной USB U2722A | 1 |
| 2 | Адаптер переменного/постоянного тока 12 В, 3 A | 1 |
| 3 | Сетевой шнур | 1 |
| 4 | Кожух для съёмных соединителей и кабелей | 1 |
| 5 | Интерфейсный кабель USB с соединителями Standard A и Mini-B | 1 |
| 6 | Комплект для монтажа в шасси | 1 |
| 7 | Краткое руководство по вводу в эксплуатацию Quick Start Guide | 1 |
| 8 | Краткая справочная карта по модульным устройствам с шиной USB | 1 |
| 9 | Компакт-диск Keysight USB Modular Products Reference CD-ROM | 1 |
| 10 | Компакт-диск Keysight Automation-Ready (содержит набор библиотек Keysight IO Libraries Suite) | 1 |
| 11 | Сертификат калибровки | 1 |
Дополнительная комплектация U2722A
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Защищённый кабель USB длиной 2 м, U2921A-101 |
|
Тип товара
|
Модульный источник/измеритель с шиной USB |
|
Бренд
|
Keysight (Agilent) |
|
Код производителя
|
U2722A |
|
Межповерочный интервал
|
1 год |
|
Госреестр СИ РФ
|
83472-21 |
|
Срок действия сертификата, до
|
26.10.2026 |
